Os ímãs de neodímio-ferro-boro (NdFeB) são conhecidos por sua poderosa força magnética, tamanho compacto e ampla variedade de aplicações. Eles são amplamente utilizados em equipamentos industriais, conjuntos magnéticos, motores elétricos, sensores, embalagens, ferramentas, acessórios, dispositivos médicos, eletrônicos e vários designs OEM.
Ao comprar ímãs NdFeB, os compradores geralmente se concentram primeiro no grau do ímã (por exemplo, N35, N42, N48 ou N52). Embora a nota seja crucial, não é o único factor que determina o desempenho; em muitas aplicações práticas, o formato do ímã é tão importante quanto o seu grau.
Um formato inadequado pode levar a dificuldades de instalação, força de retenção instável, desalinhamento com a direção de magnetização necessária ou custos elevados que dificultam a produção em massa. Por outro lado, o formato correto pode melhorar a eficiência da montagem, reduzir custos, melhorar o desempenho magnético e aumentar a confiabilidade do produto. Este guia irá ajudá-lo a selecionar o formato de ímã NdFeB mais prático para o seu projeto.
Por que o formato dos ímãs de neodímio é crucial
A forma de um íman não é apenas uma questão de estética; influencia diretamente o desempenho real de um produto.
Diferentes formatos implicam variações na área de contato, distribuição do campo magnético, métodos de montagem e estabilidade mecânica. Por exemplo, os blocos magnéticos normalmente oferecem estabilidade de fixação superior em superfícies metálicas planas; os ímãs de anel são adequados para aplicações que exigem que um eixo ou parafuso passe pelo centro; ímãs de arco são comumente usados em motores para combinar com estruturas curvas de rotor; e ímãs escareados facilitam a fixação segura com parafusos.
A forma de umímã de neodímioafeta os seguintes aspectos:
- Força de retenção
- Área de contato com a superfície alvo
- Caber dentro do espaço de montagem
- Direção de magnetização
- Método de montagem
- Custo e complexidade de fabricação
- Resistência mecânica
- Confiabilidade-de longo prazo
- Segurança durante a montagem
Um ímã de neodímio-de alta qualidade no formato errado ainda pode falhar. Um formato corretamente selecionado com uma classe adequada pode ter melhor desempenho, custar menos e ser mais fácil de instalar.
Escolha o formato do ímã de neodímio por aplicação
Antes de escolher um formato de ímã, você deve primeiro entender a função do ímã. Diferentes aplicações requerem formatos diferentes.
Aqui está um guia de seleção simples:
|
Aplicativo |
Formato de ímã recomendado |
Por que funciona |
|
Embalagem e fechamentos |
Ímã de disco/ímã de bloco fino |
Compacto, fácil de esconder, adequado para fixação leve |
|
Holding industrial |
Ímã de bloco/ímã de pote |
Maior área de contato e maior estabilidade de retenção |
|
Motores e geradores |
Ímã de arco/ímã de anel |
Adapta-se a estruturas rotativas e circulares |
|
Sensores |
Ímã de disco/ímã de cilindro/ímã de anel |
Depende da direção de detecção e do espaço de instalação |
|
Montagem do eixo |
Anel magnético |
O furo central permite a folga do eixo ou do parafuso |
|
Acoplamento magnético |
Ímã de anel/ímã de arco |
Adequado para transmissão magnética rotacional |
|
Peças embutidas de plástico |
Ímã de disco/ímã de bloco/ímã de cilindro |
Fácil de inserir, colar ou pressionar em estruturas plásticas |
Ímãs de neodímio em disco: melhores para aplicações compactas e planas
Os ímãs de neodímio em disco são redondos e planos. Eles são um dos formatos de ímã de neodímio mais comuns porque são simples, compactos e fáceis de instalar.
Os ímãs de disco são adequados quando a área de instalação é redonda ou compacta. Eles são frequentemente usados em fechos magnéticos, caixas de embalagem, sensores, produtos eletrônicos, itens de exibição, crachás, pequenas ferramentas e produtos de consumo.
Por exemplo, se você estiver projetando um fecho magnético para uma caixa, um pequeno disco magnético pode ser escondido dentro do produto. Se você estiver fazendo um dispositivo sensor, um disco magnético pode ser instalado em uma pequena cavidade redonda.
Os ímãs de disco geralmente são uma boa escolha quando:
- O espaço de instalação é redondo.
- O ímã precisa ser escondido em uma área compacta.
- A exigência de força de retenção não é extremamente alta.
- O produto precisa de uma solução magnética simples-e econômica.
- O ímã funciona contra uma superfície plana.
Bloco de ímãs de neodímio: melhor para fixação industrial e superfícies de contato planas
Os ímãs de neodímio em bloco são ímãs retangulares ou quadrados. Eles são amplamente utilizados em produtos industriais porque fornecem uma área de contato plana maior e são fáceis de instalar em slots, caixas, acessórios e conjuntos magnéticos.
Em comparação com os ímãs de disco, os ímãs de bloco costumam ser mais estáveis quando usados em superfícies metálicas planas. Seu formato retangular também facilita o alinhamento em estruturas mecânicas.
Os ímãs de bloco são comumente usados em:
- Suportes magnéticos
- Luminárias magnéticas
- Separadores magnéticos
- Componentes da máquina
- Montagens industriais
- Bases magnéticas
- Equipamento de automação
- Produtos OEM

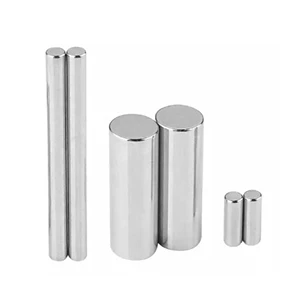

Ímãs cilíndricos de neodímio: melhores para furos, tubos e espaços estreitos
Os ímãs cilíndricos de neodímio são mais longos que os ímãs de disco. Eles são frequentemente usados quando o ímã precisa caber em um orifício perfurado, tubo, fenda estreita ou espaço de instalação profundo.
Os ímãs cilíndricos são comumente usados em:
- Sensores
- Pinos magnéticos
- Sondas magnéticas
- Sistemas de posicionamento
- Dispositivos de bloqueio
- Pequenos conjuntos mecânicos
Se o seu produto tiver um orifício redondo e o ímã precisar ser inserido verticalmente, um ímã cilíndrico pode ser melhor do que um ímã de disco. Os ímãs cilíndricos também são úteis quando o espaço disponível é estreito, mas tem profundidade suficiente.
Para aplicações de sensores, os ímãs cilíndricos podem ser úteis quando o campo magnético precisa ser detectado em uma direção específica. No entanto, você deve confirmar cuidadosamente a direção da magnetização. Alguns ímãs cilíndricos são magnetizados axialmente, enquanto outros podem exigir magnetização diametral.
Ímãs de neodímio em anel: melhores para eixos, parafusos e montagens circulares
Os ímãs de neodímio em anel têm um orifício central. Este formato é útil quando o ímã precisa ser instalado em torno de um eixo, parafuso, haste ou peça rotativa.
Os ímãs de anel são comumente usados em:
- Motores
- Alto-falantes
- Sensores rotativos
- Acoplamentos magnéticos
- Conjuntos de eixo
- Rolamentos
- Sistemas de posicionamento de parafusos
O orifício central torna os ímãs em anel diferentes dos ímãs em disco. Em algumas aplicações, o furo é utilizado para instalação mecânica. Em outras aplicações, faz parte do projeto do campo magnético.
Por exemplo, em um conjunto de eixo, o eixo pode passar através do centro do anel magnético. Em um alto-falante ou motor, o anel magnético pode ajudar a formar um campo magnético circular. Em um sistema de sensor, um anel magnético pode ser usado para detectar rotação ou posição.
Ímãs de arco de neodímio: melhores para motores e sistemas rotativos
Os ímãs de arco de neodímio, também chamados de ímãs de segmento, são ímãs curvos. Eles são comumente usados em motores, geradores, rotores, ferramentas elétricas, acoplamentos magnéticos, veículos elétricos e sistemas de automação industrial.
A maior vantagem dos ímãs de arco é que eles se adaptam a estruturas curvas. Em aplicações de motores, os ímãs de arco são geralmente instalados ao redor do rotor ou estator para criar o campo magnético necessário.
Em comparação com os ímãs de disco ou bloco padrão, os ímãs de arco exigem mais confirmação técnica. Os compradores geralmente precisam fornecer desenhos detalhados antes da produção.
Informações importantes sobre ímãs de arco incluem:
- Raio externo
- Raio interno
- Ângulo do arco
- Comprimento
- Largura
- Grossura
- Tolerância
- Revestimento
- Direção de magnetização
- Temperatura de trabalho
- Estrutura de montagem
Para aplicações em motores, a direção da magnetização é extremamente importante. Se a direção da magnetização estiver errada, o motor poderá não funcionar corretamente, mesmo que o tamanho e formato do ímã estejam corretos.
Como o método de instalação afeta a seleção do formato do ímã
O método de instalação é um dos fatores mais importantes na seleção do formato do ímã.
Diferentes métodos de instalação requerem formatos diferentes.
|
Método de instalação |
Formato magnético adequado |
Notas |
|
Colagem de cola |
Disco, bloco, cilindro |
Adequado para estruturas simples |
|
Encaixe de imprensa |
Cilindro, bloco |
Requer tolerância precisa |
|
Montagem de parafuso |
Ímã escareado |
Melhor fixação mecânica |
|
Instalação incorporada |
Disco, bloco, anel |
Comum em peças de plástico ou metal |
|
Montagem de carcaça de aço |
Disco, bloco |
Pode melhorar a força de retenção magnética |
|
Montagem do motor |
Arco, anel |
Requer desenhos precisos e magnetização |
|
Montagem do eixo |
Anel |
A tolerância do diâmetro interno é importante |
Como a direção da magnetização afeta a seleção da forma
A direção da magnetização está intimamente relacionada ao formato do ímã.
Um ímã pode ter o material correto, o tamanho correto e o revestimento correto, mas se a direção da magnetização estiver errada, o produto ainda poderá falhar.
As direções comuns de magnetização incluem:
Magnetização axial
Magnetização diametral
Magnetização radial
Magnetização-multipolar
Os ímãs de disco e anel são frequentemente magnetizados axialmente. Os ímãs cilíndricos podem ser magnetizados axialmente ou diametralmente, dependendo da aplicação. Os ímãs de arco usados em motores geralmente requerem direções de magnetização especiais.Para aplicações de fixação simples, a magnetização axial é comum. Para sensores, motores, sistemas rotativos e acoplamentos magnéticos, a direção de magnetização deve ser verificada cuidadosamente.
Erros comuns ao escolher formatos de ímã de neodímio
A escolha do formato errado do ímã de neodímio geralmente resulta do foco apenas no grau ou tamanho do ímã, ignorando como o ímã será realmente instalado, carregado, magnetizado e usado na aplicação final..
Erro 1: Escolher apenas por grau magnético
Alguns compradores acham que o N52 é sempre a melhor escolha. Mas isso nem sempre é verdade.
O grau do ímã afeta a força magnética, mas a forma, o tamanho, a espessura, a direção da magnetização, a temperatura de trabalho e o circuito magnético também são importantes.
Um ímã N42 projetado corretamente pode funcionar melhor do que um ímã N52 selecionado incorretamente. Escolher o grau mais alto sem verificar a estrutura pode aumentar o custo sem resolver o problema real.
Erro 2: Ignorar a área de contato
A área de contato é muito importante para a realização de aplicações.
Se a área de contato for muito pequena, o ímã poderá não fornecer uma força de retenção estável. Mesmo um ímã forte pode ter um desempenho ruim se tocar apenas uma superfície pequena ou irregular.
Para aplicações de fixação plana, ímãs de bloco ou ímãs de disco maiores podem fornecer melhor estabilidade.
Erro 3: Esquecer as lacunas de ar
As lacunas de ar podem reduzir bastante o desempenho magnético.
Em aplicações reais, pode haver tinta, plástico, revestimento, borracha, adesivo ou uma superfície irregular entre o ímã e o metal alvo. Essas lacunas reduzem a força de retenção.
Se a sua aplicação apresentar uma lacuna, informe o seu fornecedor. Não confie apenas em dados de força de tração ideais.
Erro 4: Ignorar a direção da magnetização
Este erro é comum em sensores, motores e conjuntos rotativos.
A forma pode parecer correta, mas o ímã pode não funcionar se a direção da magnetização estiver errada. Sempre confirme a direção da magnetização antes da produção da amostra e da produção em massa.
Erro 5: escolher formas personalizadas muito cedo
Ímãs personalizados são úteis, mas nem sempre são necessários.
Se um ímã padrão puder resolver o problema, geralmente será mais rápido e econômico. Formas personalizadas devem ser usadas quando formas padrão não atendem aos requisitos de instalação, desempenho ou projeto.
Erro 6: Ignorar a Força Mecânica
Os ímãs de neodímio são fortes, mas frágeis.
Ímãs finos, ímãs cilíndricos longos, ímãs de arco e ímãs com furos podem rachar se forem expostos a impacto, pressão ou montagem inadequada. Ao selecionar o formato, considere como os trabalhadores instalarão o ímã e como o ímã será usado no produto final.
Erro 7: Não fornecer informações suficientes ao fornecedor
Alguns compradores enviam apenas um tamanho e pedem um preço. Isso pode levar a recomendações erradas.
Para uma seleção precisa, o fornecedor precisa conhecer a aplicação, ambiente de trabalho, direção de magnetização, revestimento, tolerância, quantidade e método de montagem.
Quanto mais completa a informação, mais precisa será a solução magnética.
Por que escolher a GME para soluções de ímãs de neodímio?
A GME fornece ímãs de neodímio em diferentes formatos, incluindo ímãs de disco, ímãs de bloco, ímãs cilíndricos, ímãs de anel, ímãs de arco e ímãs escareados.
Nossa equipe pode ajudá-lo a avaliar o formato, a classe, o revestimento, a direção da magnetização, a tolerância e o método de montagem do ímã com base em sua aplicação real. Se você precisa de ímãs para segurar, detectar, montar, girar, separar ou montagens magnéticas personalizadas, podemos ajudá-lo a encontrar uma solução prática e-econômica.
O objetivo não é apenas fornecer ímãs fortes, mas ajudá-lo a selecionar a solução magnética certa para o seu produto.
Perguntas frequentes
P: Qual formato de ímã de neodímio é o mais forte?
A: Não existe uma forma única e mais forte. A força magnética depende do grau do ímã, tamanho, espessura, área de contato, direção de magnetização, entreferro, espessura da placa de aço e design do circuito magnético. Um ímã maior ou-projetado melhor pode ter um desempenho melhor do que um ímã-de qualidade superior no formato errado.
P: Devo escolher disco ou bloco de ímãs de neodímio?
R: Escolha ímãs de disco quando o espaço de instalação for redondo, compacto ou simples. Escolha ímãs de bloco quando precisar de uma área de contato plana maior, maior estabilidade de fixação ou posicionamento mais fácil em uma estrutura retangular.
P: Quando devo usar ímãs de neodímio em anel?
R: Os ímãs em anel são adequados quando seu projeto requer um orifício central. Eles são frequentemente usados em torno de eixos, parafusos, peças rotativas, alto-falantes, motores, acoplamentos magnéticos e sistemas de sensores.
P: Por que os ímãs de arco de neodímio são usados em motores?
R: Os ímãs de arco se ajustam a estruturas curvas de motores, como rotores e estatores. Seu formato ajuda a criar o campo magnético necessário em sistemas rotativos. Para aplicações em motores, os desenhos e a direção de magnetização devem ser cuidadosamente confirmados.
P: Os ímãs de neodímio podem ser feitos em formatos personalizados?
R: Sim. Os ímãs de neodímio podem ser feitos em formatos personalizados de acordo com desenhos ou amostras. Formas personalizadas são frequentemente usadas em produtos OEM, motores, sensores, dispositivos médicos, equipamentos de automação e conjuntos magnéticos especiais. No entanto, eles podem exigir um prazo de entrega mais longo e um custo de produção mais elevado do que os ímãs padrão.
Conclusão
Selecionar o formato certo para os ímãs de neodímio não envolve apenas escolher entre disco, bloco, anel, cilindro, arco ou formatos personalizados. Trata-se de combinar o ímã com sua aplicação real.
Um bom formato de ímã deve caber no espaço de instalação, fornecer a direção de força magnética necessária, corresponder à direção correta de magnetização, suportar um método de montagem confiável e trabalhar com segurança no ambiente real.
Para aplicações simples, os formatos padrão de ímãs de neodímio costumam ser suficientes. Eles são-econômicos, fáceis de obter e adequados para muitos usos comuns. Para produtos OEM, motores, sensores, sistemas de automação e conjuntos magnéticos especiais, ímãs de neodímio com formato personalizado podem ser uma escolha melhor.
Se você não tiver certeza de qual formato é adequado para o seu projeto, envie à GME os detalhes da sua aplicação, desenho ou requisitos de amostra. Nossa equipe pode ajudá-lo a selecionar um formato, grau, revestimento e direção de magnetização de ímã de neodímio adequados para sua aplicação.
