Fabricante de codificadores magnéticos
A codificação magnética é uma tecnologia usada para medir posição, velocidade e direção em vários sistemas mecânicos. Os codificadores magnéticos utilizam ímãs e sensores para rastrear movimento e fornecer feedback preciso. Esses codificadores são amplamente utilizados em robótica, automação e máquinas industriais. Na GME Magnet, um fabricante confiável de codificação magnética, oferecemos codificadores duráveis e de alta-qualidade, projetados para atender às suas necessidades específicas. Seja em ambientes agressivos ou em aplicações de precisão, nossos codificadores oferecem desempenho e confiabilidade excepcionais, garantindo que seu sistema opere de maneira suave e eficiente.
-

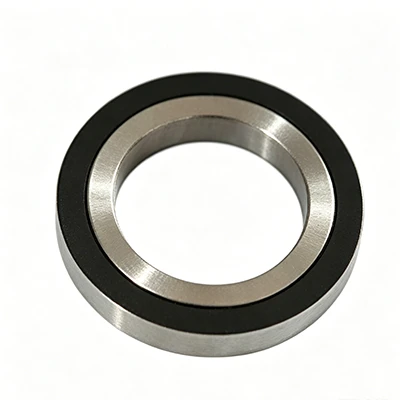

![Ímã de codificação para IC-Haus]()
Ímã de codificação para IC-HausOs ímãs codificadores são aqueles ímãs permanentes usados em codificadores ou sensores magnéticos. De acordo com o efeito Hall, um codificador magnético pode detectar o movimento convertendo oMais -
![Codificação Magnética ICHAUSMU]()
Codificação Magnética ICHAUSMUA Magnetic Encode concentra-se em sensores de velocidade e posição para aplicações extremas, e produtos especializados para aplicações extremas incluem produtos para temperaturas operacionaisMais
Tipos de codificadores rotativos magnéticos
Codificadores Magnéticos
●Modelo: MU128-15-29-1.1
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 29mm
●Para: eixo de 15 mm (ajuste de transição)
●Material de transporte:SUS430
Ímãs codificadores
●Modelo: MU128-38-56-1.1
●Número de pares de pólos: 64 pares de pólos para pista principal, 63 pares de pólos para pista vernier
●Diâmetro: 56 mm
●Para: eixo de 38 mm (ajuste de transição)
●Material de transporte:SUS430
Anel codificador magnético
●Modelo: MU150-18-34-1.1
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 34mm
●Para: eixo de 18 mm (ajuste de transição)
●Material de transporte: SUS430
Codificador de anel magnético
●Modelo: MU150-47.4-64-1.1
●Número de pares de pólos: 64 pares de pólos para pista principal, 63 pares de pólos para pista vernier
●Diâmetro: 64 mm
●Para: eixo de 47,4 mm (ajuste de transição)
●Material de transporte: SUS430
Disco codificador magnético
●Modelo: MU200-25-44.5-1.4
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 44,5 mm
●Para: eixo de 25 mm (ajuste de transição)
●Material de transporte: SUS430
Codificadores Magnéticos
●Modelo: MU128-15-29-1.1
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 29mm
●Para: eixo de 15 mm (ajuste de transição)
●Material de transporte:SUS430
Ímãs codificadores
●Modelo: MU128-38-56-1.1
●Número de pares de pólos: 64 pares de pólos para pista principal, 63 pares de pólos para pista vernier
●Diâmetro: 56 mm
●Para: eixo de 38 mm (ajuste de transição)
●Material de transporte:SUS430
Anel codificador magnético
●Modelo: MU150-18-34-1.1
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 34mm
●Para: eixo de 18 mm (ajuste de transição)
●Material de transporte: SUS430
Codificador de anel magnético
●Modelo: MU150-47.4-64-1.1
●Número de pares de pólos: 64 pares de pólos para pista principal, 63 pares de pólos para pista vernier
●Diâmetro: 64 mm
●Para: eixo de 47,4 mm (ajuste de transição)
●Material de transporte: SUS430
Disco codificador magnético
●Modelo: MU200-25-44.5-1.4
●Número de pares de pólos: 32 pares de pólos para pista principal, 31 pares de pólos para pista vernier
●Diâmetro: 44,5 mm
●Para: eixo de 25 mm (ajuste de transição)
●Material de transporte: SUS430
Recurso de ímãs codificadores
●Leve e fino: economizando espaço no equipamento, em comparação com outras empresas, cerca de 1/10 do peso pode ser alcançado
●Excelente adaptabilidade ambiental: adapta-se a ambientes agressivos, como poeira, vibração, alta temperatura, névoa de óleo, etc.
●Diâmetro oco grande-: adequado para eixos ocos de-diâmetro grande, que podem ser conectados dentro dos eixos ocos das juntas do robô
●Modo de saída de medição opcional: quando usado com produtos da série iC{0}}MU, os modos de saída de medição incremental ou absoluto podem ser selecionados
●Alta resolução: usado com produtos da série iC{0}}MU, no caso de 64 pares de pólos, o ângulo pode ser medido em até 20 bits (1.048.576 partes iguais/revolução)
Parâmetros básicos do codificador de anel magnético
| produtos |
|
||||
| Número do modelo | MU150-47.4-64-1.1 | ||||
| Código | Parâmetro | Observações | Dimensão | Tolerância | Unidade |
| Dimensões Físicas do Produto | |||||
| A1 |
Posição radial do centro do chip |
Distância do Eixo |
28.76 |
milímetros |
|
| A2 |
Detecção de lacuna de ar |
A lacuna entre a superfície do ímã e a superfície do chip |
0.4 |
milímetros |
|
| A3 |
Altura total |
Produto |
1.1 |
±0.1 |
milímetros |
| B1 |
Diâmetro da pista Vernier |
Refere-se ao diâmetro de detecção da trilha vernier |
53.92 |
milímetros |
|
| B2 |
Diâmetro da via principal |
Refere-se ao diâmetro de detecção da pista principal |
61.11 |
milímetros |
|
| B3 |
Diâmetro Externo do Ímã |
64 |
±0.2 |
milímetros |
|
| B4 |
Diâmetro interno do ímã |
49.9 |
±0.2 |
milímetros |
|
| B5 |
Diâmetro do furo |
Operadora |
67.4 |
±0.05 |
milímetros |
| B6 |
Diâmetro |
Operadora |
64 |
milímetros |
|
| M1 |
Largura do poste da pista Vernier |
Na posição do diâmetro de detecção da pista vernier |
1.34 |
milímetros |
|
| M2 |
Largura do poste da pista principal |
Na posição do diâmetro de detecção da pista principal |
1.5 |
milímetros |
|
| Propriedades dos materiais magnéticos | |||||
| HC |
Coercividade |
Temperatura 20 graus |
170 | kA/m | |
| irmão |
Campo Magnético de Superfície |
Temperatura 20 graus |
25 | MT | |
| T |
Temperatura operacional |
-35 graus —120 graus | grau | ||
| AMP |
Amplitude do campo magnético |
Entreferro 0,4 mm | 3 | MT | |
Dados de teste
| produtos |
|
||||
| Número do modelo | MU150-18-34-1.1 | ||||
| Código | Parâmetro | Observações | Dimensão | Tolerância | Unidade |
| Dimensões Físicas do Produto | |||||
| A1 |
Posição radial do centro do chip |
Distância do Eixo |
13.48 |
milímetros |
|
| A2 |
Detecção de lacuna de ar |
A lacuna entre a superfície do ímã e a superfície do chip |
0.4 |
milímetros |
|
| A3 |
Altura total |
Produto |
1.1 |
±0.1 |
milímetros |
| B1 |
Diâmetro da pista Vernier |
Refere-se ao diâmetro de detecção da trilha vernier |
23.36 |
milímetros |
|
| B2 |
Diâmetro da via principal |
Refere-se ao diâmetro de detecção da pista principal |
30.56 |
milímetros |
|
| B3 |
Diâmetro Externo do Ímã |
34 |
±0.2 |
milímetros |
|
| B4 |
Diâmetro interno do ímã |
20.4 |
±0.2 |
milímetros |
|
| B5 |
Diâmetro do furo |
Operadora |
18 |
milímetros |
|
| B6 |
Diâmetro |
Operadora |
34 |
milímetros |
|
| M1 |
Largura do poste da pista Vernier |
Na posição do diâmetro de detecção da pista vernier |
1.18 |
milímetros |
|
| M2 |
Largura do poste da pista principal |
Na posição do diâmetro de detecção da pista principal |
1.5 |
milímetros |
|
| Propriedades dos materiais magnéticos | |||||
| HC |
Coercividade |
Temperatura 20 graus |
kA/m | ||
| irmão |
Campo Magnético de Superfície |
Temperatura 20 graus |
MT | ||
| T |
Temperatura operacional |
grau | |||
| AMP |
Amplitude do campo magnético |
Entreferro 0,4 mm | MT | ||
*Para parâmetros e modelos mais básicos de discos codificadores magnéticos, entre em contato conosco.
Como funcionam os codificadores magnéticos?
Os codificadores magnéticos usam campos magnéticos para rastrear posição e movimento. À medida que o disco do codificador gira, ele interage com um sensor magnético. Este sensor detecta mudanças no campo magnético e gera um sinal elétrico que representa o movimento.
O controlador então processa esses sinais, convertendo-os em dados legíveis sobre posição, velocidade e direção. Os encoders magnéticos fornecem feedback preciso e confiável em sistemas rotativos e lineares.
Processo de codificadores magnéticos
Propriedades magnéticas e físicas podem ser personalizadas
As características magnéticas e físicas dos codificadores podem ser personalizadas de acordo com suas necessidades específicas. Se você precisa de um padrão de magnetização exclusivo ou precisa ajustar as propriedades físicas dos materiais, esses codificadores podem ser adaptados para alcançar o desempenho ideal em diversas aplicações. Com opções como padrões de magnetização sofisticados e modos específicos-de codificador, você pode garantir que seu sistema opere com eficiência mesmo em ambientes adversos. A personalização garante controle preciso, desempenho confiável e maior durabilidade para suas aplicações.
Aplicações comuns de codificadores magnéticos

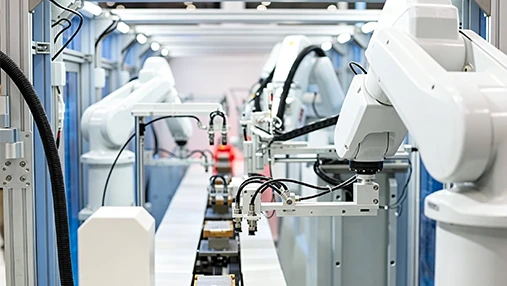

Automação e Robótica
Os codificadores magnéticos desempenham um papel vital na robótica, fornecendo rastreamento preciso de posição e controle de movimento. Eles garantem movimentos precisos em braços robóticos, linhas de montagem automatizadas e outros sistemas que exigem alta precisão.
Máquinas Industriais
Em máquinas industriais, os ímãs codificadores são usados em máquinas CNC, correias transportadoras e outros equipamentos-de serviço pesado. Eles ajudam a monitorar a velocidade e a posição rotacional, melhorando a eficiência e minimizando erros nos processos de fabricação.
Eletrônicos de consumo
Codificadores magnéticos rotativos também são encontrados em eletrônicos de consumo, como impressoras e câmeras digitais, onde auxiliam no posicionamento preciso de peças móveis, garantindo bom desempenho e funcionalidade.
Automotivo
Na indústria automotiva, os ímãs codificadores rotativos são usados para rastreamento de posição em sistemas como motores de veículos elétricos (EV), direção e sistemas de suspensão, contribuindo para um desempenho mais eficiente e confiável do veículo.
Precauções ao usar codificadores magnéticos
1. Certifique-se de que o desvio rotacional após a instalação seja menor que o valor recomendado.
2. Pressione suavemente durante a instalação; adesivo pode ser usado se necessário.
3. Certifique-se de que a folga entre os anéis magnéticos de{1}fileira dupla e o produto da série MU, bem como o desvio da posição de instalação, seja menor que os valores recomendados.
4. Não utilize em ambientes onde possam aderir materiais estranhos (por exemplo, pó de ferro).
5. Ao usar este produto em equipamentos que geram campo magnético, confirme com uma amostra se há algum impacto.
6. Não use, armazene ou transporte este produto fora da faixa de temperatura especificada.
7. Confirme o erro angular após a instalação no equipamento real.
8. Certifique-se de que a fita magnética (ímã de borracha) não esteja danificada.
9. Não sujeite este produto a impactos fortes.
10. Não continue a usar este produto se ele cair.
11. Não mergulhe este produto em líquidos (água, óleo, etc.).
12. Não remova e reutilize este produto depois de carregado.
Nossa capacidade de produção
Processamento de matérias-primas
Começamos selecionando e processando cuidadosamente matérias-primas de alta-qualidade para garantir o melhor desempenho dos seus codificadores.
Conformação Hidráulica
Usando técnicas avançadas de conformação hidráulica, moldamos componentes com precisão para atender às suas especificações.
Aparar
We trim parts to exact measurements, ensuring smooth edges and optimal fit for each encoder.
Teste Magnético
Cada codificador passa por testes magnéticos completos para verificar seu desempenho e confiabilidade.
Embalagem do produto
Após verificações de qualidade, embalamos seus codificadores com segurança para evitar danos durante o transporte.
Armazenagem e Expedição
Seus produtos são armazenados em nosso-armazém bem organizado e enviados prontamente para atender às suas necessidades de entrega.
Por que escolher nossos codificadores magnéticos?
Escolha nosso anel codificador magnético para precisão, durabilidade e confiabilidade incomparáveis. Com propriedades magnéticas e físicas personalizáveis, nossos encoders são projetados para atender às demandas exclusivas de sua aplicação. Se você precisa de alta precisão em robótica, máquinas CNC ou sistemas de automação, nossos codificadores oferecem desempenho consistente em ambientes agressivos. Além disso, com vários padrões de magnetização disponíveis, você pode otimizar seu sistema para melhor eficiência e longevidade. Confie em nossas soluções de codificadores magnéticos para oferecer qualidade e confiabilidade superiores para seus projetos.
Perguntas frequentes
P: Os ímãs do codificador podem ser personalizados?
A: YSim, os ímãs do codificador podem ser personalizados para atender a requisitos específicos. Seja ajustando padrões de magnetização, tamanho físico ou propriedades de materiais, a personalização garante desempenho ideal em sua aplicação.
P: Os ímãs do codificador são duráveis em ambientes agressivos?
A: Sim, os ímãs do codificador são altamente duráveis e resistentes a poeira, sujeira e vibrações, tornando-os ideais para uso em ambientes agressivos onde a confiabilidade é crítica, como fábricas ou equipamentos externos.
P: Como os ímãs do codificador melhoram a precisão do sistema?
A: Ao usar padrões de magnetização precisos e materiais de alta{0}}qualidade, os ímãs do codificador garantem feedback preciso sobre posição, velocidade e direção. Isto melhora a precisão geral do sistema, garantindo uma operação suave e eficiente.
P: Qual é o benefício da magnetização-multipolar em ímãs de codificadores?
A: A magnetização-multipolar cria vários pólos no ímã, permitindo maior resolução e detecção de posição mais precisa. Isso é especialmente benéfico em sistemas que exigem ajustes finos ou controle de alta-precisão.
P: Os ímãs do codificador requerem manutenção?
A: Os ímãs do codificador exigem manutenção mínima, especialmente em projetos sem-contato. A sua durabilidade e resistência aos fatores ambientais significam que são menos propensos ao desgaste, reduzindo a necessidade de manutenção frequente e prolongando a sua vida útil.
